グリッドシート
	テキスト形式
	説明

グリッドシート

①名称

15文字以内で入力します。

②断面積

断面積を入力します。

③せん断用断面積

面内、面外成分のせん断用断面積を、それぞれ入力します。

④断面二次モーメント

面内、面外、捻り成分の断面二次モーメントを、それぞれ入力します。

⑤断面係数

面内、面外成分の上(右)端、下(左)端の断面係数を、それぞれ入力します。
1が上(右)端、2が下(左)端です。

⑥色

部材を、【表示色】の[材料色別表示]で表示する場合に表示する色を、｢0｣～｢15｣から選択します。
色は、【属性設定】の｢カラーテーブル｣で変更できます。

テキスト形式

説明

1. 部材座標系でxz面内の成分に対しては面内、xy面内に対しては面外と呼びます。


   面内と面外

2. 構造形式により、次の項目が入力可能です。


   項　目	平面フレーム	平面トラス	平面格子ばり	立体トラス	立体フレーム
   断面積-A	○	○	○	○	○
   せん断用断面積-Asz(面内)	○		○		○
   せん断用断面積-Asy(面外)					○
   断面二次モーメント-Iy(面内)	○		○		○
   断面二次モーメント-Iz(面外)					○
   断面二次モーメント-Ix(捻り)			○		○
   断面係数-Zy(面内)	○		○		○
   断面係数-Zz(面外)					○

3. 入力補助ツール

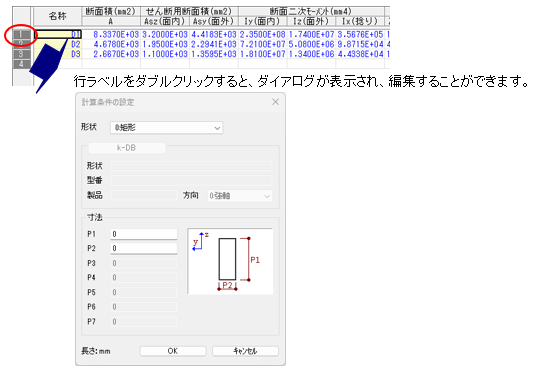

   グリッドシートの行ラベルをダブルクリックすると、計算条件の設定ダイアログが表示されます。
   各項目を設定し、[OK]ボタンをクリックすると、グリッドシートの各項目が更新されます。

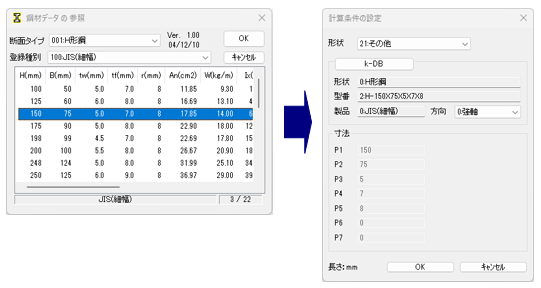

   ※「21：その他」の場合は[k-DB]ボタンをクリックすると、鋼材データの参照ダイアログが表示されます。
   参照する鋼材データを指定し、[OK]ボタンをクリックすると、ダイアログに設定されます。
